domingo, 20 de fevereiro de 2011

Caleira com ligação à caixa com filtro em INOX


Caleira com ligação à caixa com filtro, tampa em mini-quadricula

Tampa Sinfonada com resistencia a passagem de máquinas por cima



Tampas sinfonadas em INOX

sábado, 19 de fevereiro de 2011

Tabela de Tubos ST37 - Polegadas e Milimetros

Qual o perimetro correcto para Quinagem de Chapa

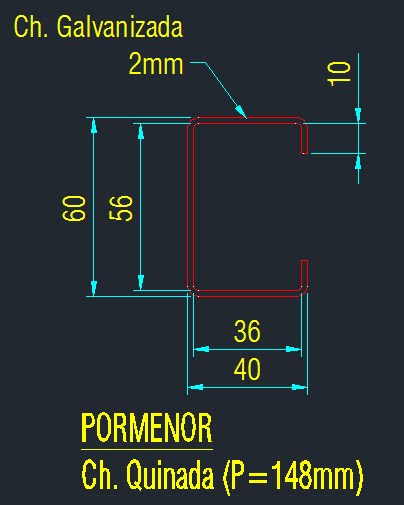

Exemplo de Quinagem de uma Madre


















Exemplo de Quinagem de uma Persiana para Porta (Ventilação de um Gerador)












Concluindo deve-se tirar sempre as medidas interiores para que não falte material. Para enrolar chapa o diâmetro primitivo serve para não faltar nem sobrar material, depois unidas as pontas.

Qual o angulo de inclinação para uma certa Percentagem (%)

Como trabalho em mm, pois a minha área é a Metalomecânica, passo a explicar.

Exemplo para 7%
:



- % Máxima para uma rampa de acesso

- % Mínima para uma Cobertura (Para uma cobertura 13.000x6.000mm e 7% de inclinação, podemos aplicar uma caleira de 250x150mm com um desvio de 30mm (0.3%) da outra ponta.)


Exemplo para 100%:

domingo, 13 de fevereiro de 2011

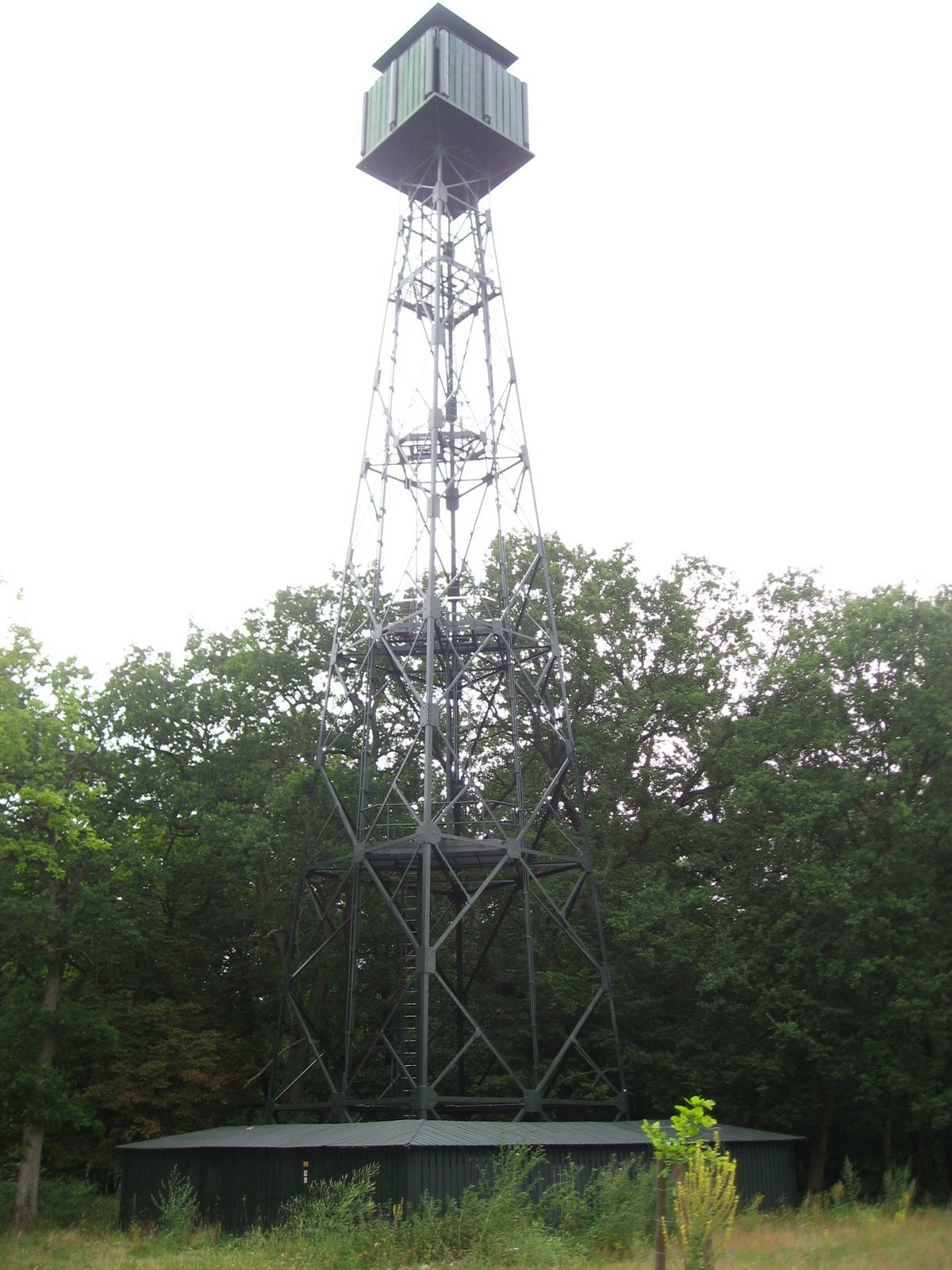

Torre Quadrangular com Posto de Vigia para Floresta em França

Depois


Desenhei e ajudei na montagem, quando trabalha numa empresa de telecomunicações portuguesa.

Foto retirada de um dos Albuns da Web Picasa.
Obrigado ao autor Sr. Jean Pommier.

Fica para recordar.






Antes
